碳化硅是如何应用到特氟龙不沾涂料中的？

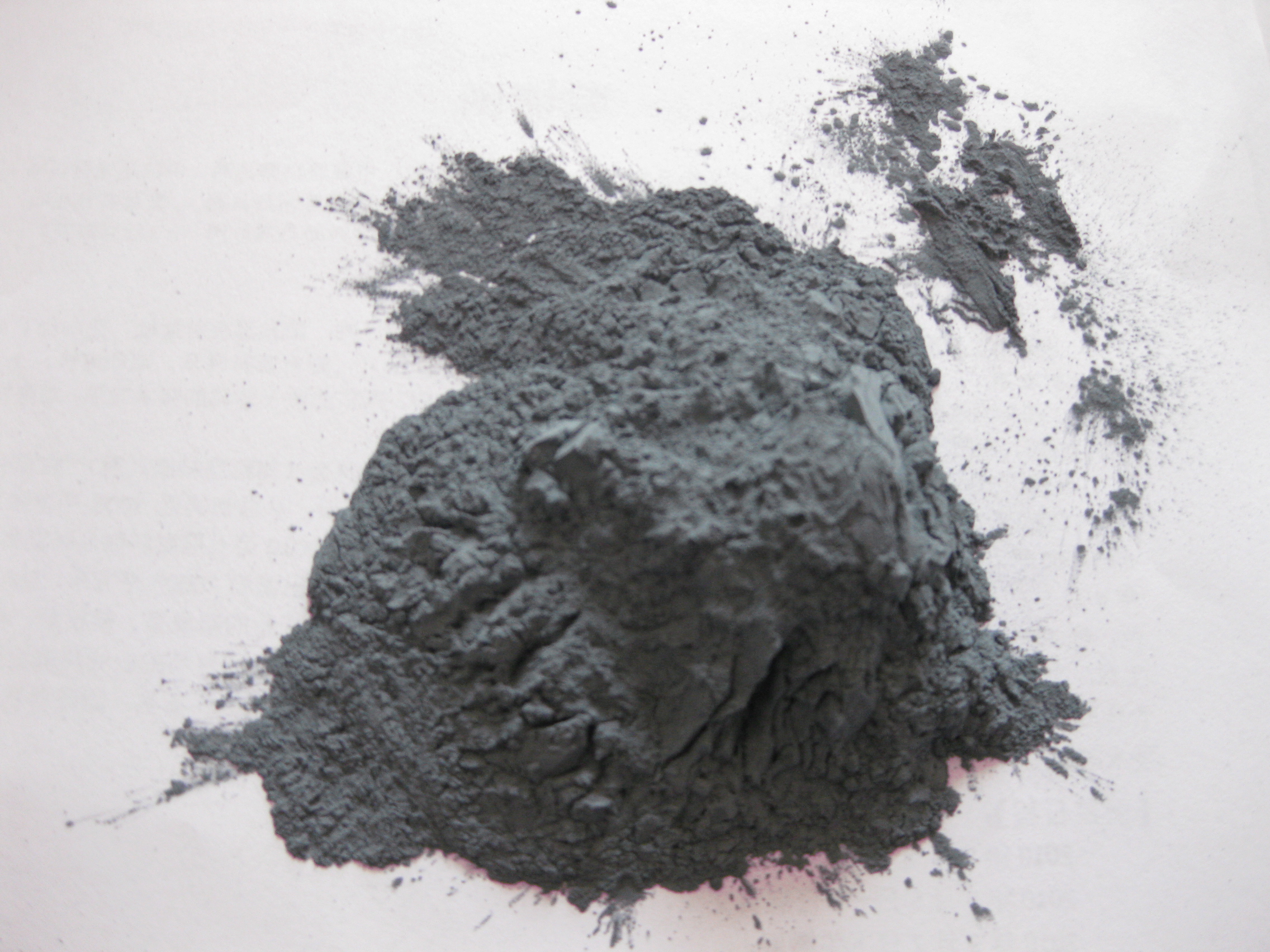

碳化硅（SiC）作为一种高性能的增强材料，在特氟龙（聚四氟乙烯，PTFE）不沾涂料中的应用主要是为了提升涂层的机械强度、耐磨性和使用寿命，同时保持PTFE原有的不粘性和耐化学性。以下是其具体应用原理和实现方式：

核心作用：增强涂层性能

1. 耐磨性提升：

   • 纯PTFE涂层质地较软，易被金属器具刮伤。添加碳化硅（尤其是纳米级或微米级颗粒）后，其超高硬度（莫氏硬度9.2，仅次于金刚石）形成“骨架支撑”，显著提高涂层抗刮擦能力。

   • 效果：涂层寿命可延长3-5倍，适用于高频使用的厨具（如不粘锅）或工业设备。

2. 附着力强化：

   • PTFE与金属基材的结合力较弱。碳化硅颗粒通过物理锚定作用，嵌入基材表面微孔中，增强涂层与基材的机械咬合力。

   • 工艺配合：基材需先进行喷砂或化学蚀刻，形成粗糙表面，使碳化硅颗粒与基材形成互锁结构。

3. 导热性改善：

   • 纯PTFE导热性差（约0.25 W/m·K），导致受热不均匀。碳化硅导热率高（120-490 W/m·K），可提升涂层整体导热效率。

   • 效果：避免局部过热导致的涂层分解，延长使用寿命（尤其适用于高温炊具）。

应用工艺关键步骤

1. 碳化硅预处理：

   • 颗粒需经表面改性处理（如硅烷偶联剂涂层），增强与PTFE的相容性，防止团聚。

   • 粒径控制：常用1-10微米颗粒，过细（纳米级）易团聚，过粗则影响涂层平整度。

2. 分散与混合：

   • 将改性后的碳化硅均匀分散在PTFE乳液（水性或溶剂型）中，通过高速剪切或超声处理确保无团聚。

   • 典型添加比例：5%-15%（重量比），过量会降低不粘性。

3. 喷涂与烧结：

   • 混合浆料喷涂至基材（如铝锅）后，需经高温烧结（PTFE熔融温度约327°C）。

   • 碳化硅在烧结中保持稳定（耐热性＞1600°C），嵌入PTFE基质形成复合结构。

性能平衡的挑战

双涂层技术：
基材 → 含碳化硅的PTFE底层（增强附着力和耐磨） → 纯PTFE面层（保障不粘性）

典型应用场景

1. 高端厨具：

   • 不粘锅、烤盘等，承受金属铲频繁刮擦。

2. 工业部件：

   • 轴承、阀门密封面，需耐腐蚀且抗磨损。

3. 模具脱模涂层：

   • 橡胶/塑料成型模具，减少粘连并延长清洁周期。

其他增强填料对比

环境与安全考量

• 食品安全性：
  碳化硅本身无毒（FDA认证），但需确保颗粒完全包覆在PTFE中，避免脱落。

• 高温稳定性：
  在PTFE分解温度（＞400°C）前，碳化硅不发生反应，无有害释放。

总结

碳化硅在特氟龙涂料中充当“隐形盔甲”，通过物理增强机制弥补了PTFE的机械缺陷，而双涂层工艺则平衡了耐磨性与不粘性。其应用体现了复合材料设计的精髓——在矛盾性能（如硬度vs润滑性）间取得最优解，最终拓展了PTFE涂层在苛刻环境下的使用寿命。
