绿碳化硅微粉如何用来切割石英？

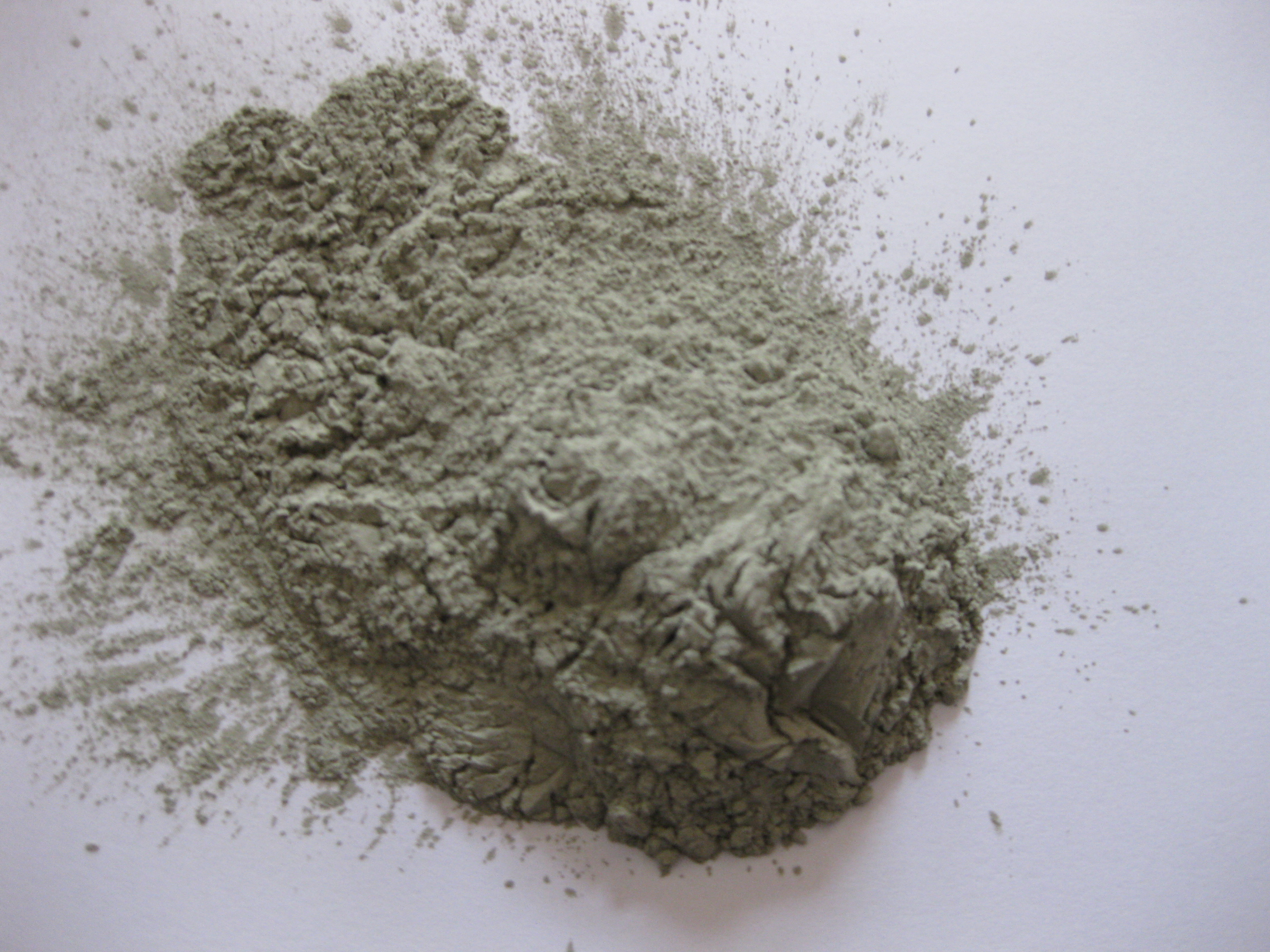

用绿碳化硅微粉切割石英是一种非常常见且有效的方法，尤其适用于线切割和研磨切割工艺。绿碳化硅因其高硬度（莫氏硬度9.5）和锋利的棱角，非常适合加工像石英（莫氏硬度7）这样的硬脆材料。

以下是其工作原理和具体应用方式：

1. 作为游离磨料（主要方式 - 线切割）：

   • 原理： 这是切割石英棒、锭、晶片最常用的方法之一（如多线切割机）。细小的绿碳化硅微粉颗粒被混合在切割液（通常是水基或油基的载体液体）中，形成悬浮磨料浆料。

   • 过程：

     • 切割钢丝（通常是高强度的钢琴丝或不锈钢丝）在导轮系统上高速移动，形成密集的“切割网”。

     • 磨料浆料被泵送到切割区域，浸润钢丝。

     • 高速运动的钢丝带动浆料中的绿碳化硅微粉颗粒进入石英工件与钢丝之间的微小缝隙。

     • 这些高速运动的硬质颗粒对石英表面产生微小的冲击、挤压和划擦作用，从而实现材料的微破碎和去除。

     • 切割液同时起到冷却、润滑、排屑和保持磨料悬浮的作用。

   • 绿碳化硅微粉的要求：

     • 粒度： 这是关键参数。粒度（如W10, W14, W20, W28, W40等）决定了切割效率和表面粗糙度。粗粒度（如W20-W40）切割速度快，但切缝宽、表面粗糙；细粒度（如W10-W14）切割速度慢，但切缝窄、表面质量好、损伤层浅。具体粒度选择取决于石英的类型、切割厚度和对表面质量的要求。

     • 纯度： 高纯度的绿碳化硅有助于减少杂质引入和对石英的污染。

     • 颗粒形状： 锋利的棱角形状比圆钝的颗粒切割效率更高。

   • 设备： 多线切割机，配备磨料浆料循环、过滤和供给系统。

2. 作为固结磨料：

   • 原理： 绿碳化硅微粉作为主要磨料成分，与结合剂（树脂、陶瓷、金属等）混合，通过成型、烧结或固化工艺制成切割工具，如：

     • 切割砂轮： 用于外圆切割、内圆切割或平面磨削切割石英。

     • 切割片/薄片砂轮： 用于角磨机、切割机等手持或台式设备切割石英管、棒或板材。

     • 研磨盘/研磨膏： 用于石英表面的精密研磨和抛光（通常使用更细的粒度）。

   • 过程： 固结好的切割工具在高速旋转下，其表面的绿碳化硅磨粒直接与石英工件接触，通过磨削作用去除材料。

   • 特点：

     • 操作相对简单，设备成本可能低于多线切割机（针对小规模或特定形状）。

     • 切割效率通常低于游离磨料线切割（尤其对于大块或批量切割）。

     • 切割力较大，可能引入更大的热影响区和微裂纹，需要良好的冷却。

     • 工具（砂轮、切割片）本身会磨损，需要定期修整或更换。

   • 绿碳化硅微粉的要求： 除了粒度和纯度，还需要考虑磨料与结合剂的结合强度、气孔率等。

使用绿碳化硅微粉切割石英的关键考虑因素：

1. 粒度选择： 如前所述，这是平衡切割速度、表面质量和切缝损耗的关键。

2. 浓度（针对游离磨料）： 磨料浆料中绿碳化硅微粉的浓度需要优化。浓度过低，切割效率低；浓度过高，可能导致浆料流动性变差、磨料分布不均甚至堵塞。

3. 切割液/冷却液： 对于游离磨料切割，切割液的粘度、润滑性、冷却性、防锈性和稳定性非常重要。对于固结磨料切割，充足的冷却液（通常是水或水溶液）至关重要，以防止石英因过热而破裂或产生热损伤层，并冲走磨屑。

4. 切割参数：

   • 线切割： 线速度、进给速度、张紧力等需要根据石英材料、厚度、粒度等进行调整。

   • 固结磨料切割： 切割工具的转速、进给速度、吃刀深度需要严格控制，避免过载或过热。

5. 设备与维护： 设备（尤其是线切割机）需要良好的精度和稳定性。磨料浆料循环系统需要有有效的过滤装置，以去除切屑和破碎的磨料，保持浆料切割能力。

6. 安全与环保：

   • 绿碳化硅粉尘有害，操作时需佩戴防尘口罩，工作环境需有良好通风或除尘设备（尤其在使用干式固结磨料工具或处理粉体时）。

   • 废水（含磨料和石英碎屑）需要妥善处理，不能直接排放。


总结：

绿碳化硅微粉是切割石英（尤其是通过线切割方式）的主力磨料。其高硬度和锋利特性使其能有效地通过微破碎机制去除石英材料。在线切割中，它以悬浮浆料的形式被高速运动的钢丝带入切割区；在固结磨料工具中，它作为砂轮或切割片的磨削层直接作用。成功应用的关键在于选择合适的粒度、优化浆料浓度（如适用）、控制好切割参数、保证充分的冷却润滑以及注意安全和环保。

相比于金刚石磨料，绿碳化硅成本更低，虽然硬度略低且磨损稍快，但对于切割石英这类材料，其性价比非常高，是行业内的标准选择之一。
